自動切粉破砕圧縮機

金属部品を切削加工時に発生する「切粉」を破砕又は圧縮固形化する自動化設備

特徴

特徴

01
専用破砕機内蔵
対向剪断小型破砕機内蔵
ステンレス・鉄・アルミ・真鍮等の切削屑に適用
02
油圧パワーで切粉圧縮・固形化
油圧モーターとシリンダーを内蔵した為、小型化と軽量化を実現
油圧パワーによる破砕と圧縮効率の向上
03
タッチパネル操作の利便性
タッチパネルと手動操作ボタンで両方簡単に使用
PLC制御採用された為設備保全も容易
04
省エネ環境対応
ISO14001における環境管理・改善に貢献
切削油の回収と再利用を実現

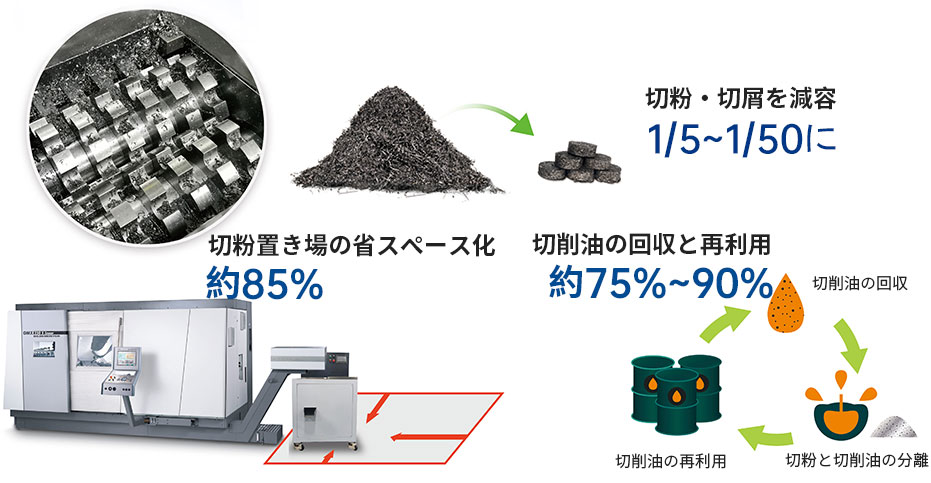

使用効果

使用効果

切粉置き場の省スペース化
約85%
切粉の集積・搬送工数が大幅に削減
約85%
切削油の回収と再利用
約75%~90%
5S現場環境の改善：現場の安全向上と労災防止
成形品の販売価値増加

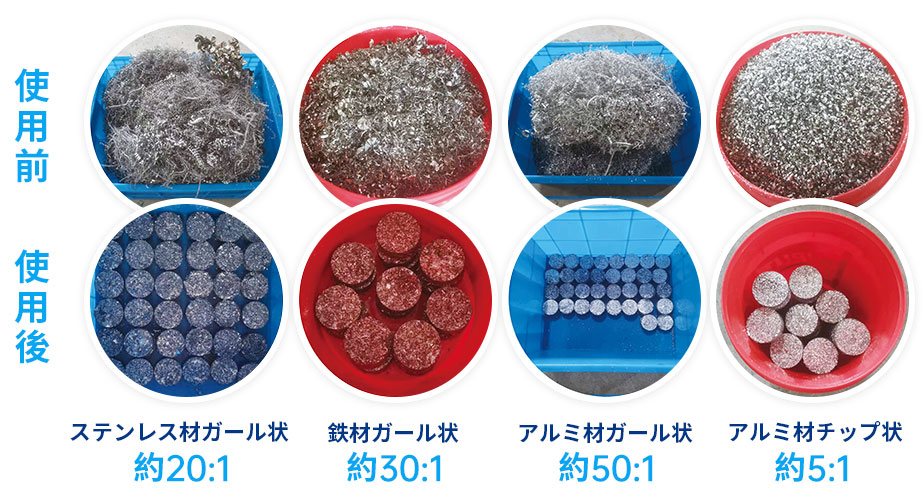

素材別減容例

素材別減容例

仕様

仕様

品名

自動切粉破砕圧縮機

型式

WL-CCM-V100

適用切粉材質

切削加工から出たステンレス・鉄・アルミ・真鍮等の切削屑

成品品寸法

Φ70mm

電源

70mm

主電源

380VAC / 50Hz / 3P+N+PE

電動機

4.2KW

定格電流

16A

タンク容量

40L

油圧ポンプ圧力

18-20MPa

操作盤

タッチパネル

サイクル動作時間

约40S

外形寸法

850*720*1370mm

本体重量

520Kg

お客様の御要望に合わせてカスタマイズも致します。

製品紹介動画

製品紹介動画

顧客導入事例

顧客導入事例

切削切粉の圧縮・固形化による回収と処理の利便性を向上
